在今年的北京車展上，多款汽車匹配了“濃縮版”的反光鏡，即后視野攝像頭，并且一部分是即將量產的車型，這代表著后視野攝像頭實用化的時代即將來臨。

后視野攝像頭

所謂的后視野攝像頭，根據GB15084-2013《機動車輛間接視野裝置性能和安裝要求》中對“間接視野裝置”的定義，即為：“用來觀察直接視野無法觀察到的車輛鄰近交通區域的裝置。可包括傳統的光學視鏡、攝像機—監視器或其它能夠向駕駛員提供間接視野信息的裝置”。其中法規明確定義“攝像機—監視器”，即為：“通過攝像機與監視器組成的系統，在規定視野內看清車輛后方和側面圖像的間接視野裝置”。只要這些“攝像機—監視器”能夠滿足視野覆蓋面的要求，并且分辨率能夠達到辨清物體的最小細節，即所能辨清的整體上的最小部分，就能夠通過法規認證。

傳統后視鏡的作用與局限

反光鏡的作用是給車輛駕駛員提供左右側和后部的視野信息，能夠保證車輛在倒車、變道、觀察后方車輛行為等提供安全信息保證，避免發生不必要的交通事故。因此在駕校授課時第一項教學就是觀看后視鏡。由于左右后視鏡在車輛外部，必然會造成一定的副作用：

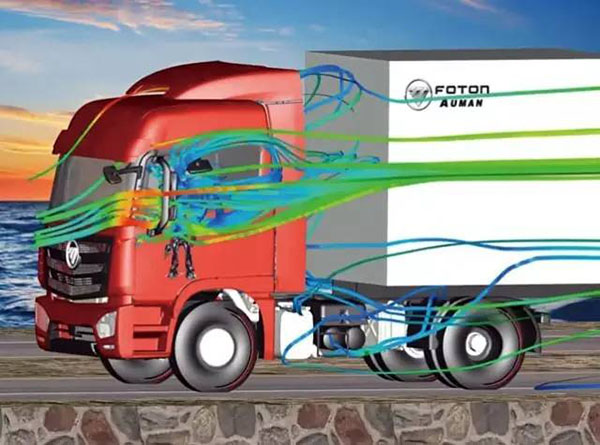

圖1 戴姆勒卡車反光鏡位置空氣流動分析

1、增大車輛風阻系數。根據相關數據統計，如果車輛去掉反光鏡則會降低風阻2%～4%，降低油耗0.5%～1%；

2、容易產生風噪。由于反光鏡和車輛之間有一段狹小的間隙，車輛在高速行駛時這段間隙會產生峽谷效應，即在這段間隙內風速偏高、風向混亂，必然會產生一定量的噪聲甚至嘯叫（圖1所示）。如果反光鏡支架安裝不夠牢固，固有頻率和某些激勵重合則會導致整個反光鏡抖動；

3、增大了左右斜向的盲區。反光鏡安裝在車外，在觀察后方的同時，也阻擋了駕駛員左右斜方向的視野，如果設計不好，反光鏡和A柱連成一片則會導致轉彎時很大盲區，存在一定的安全隱患，通常駕駛員必須側身子去從車窗去觀察。

另外，反光鏡是車輛最寬位置，在通過狹窄路段時有一種“李代桃僵”的功能。通常駕駛員會以反光鏡的標桿去觀察車輛是否能夠通過狹小地段，假設判斷失誤也只是刮擦反光鏡，反光鏡本身也有彈性折疊的功能，相對于刮擦車身而言損失很小。

后視野攝像頭成為大勢所趨

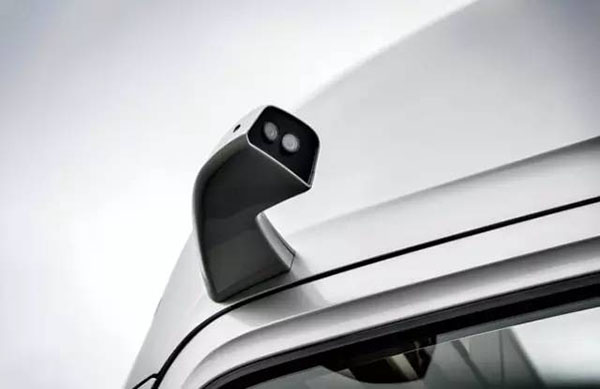

圖2 戴姆勒的未來卡車2025安裝的后視野攝像頭

由于車輛反光鏡會增加風阻系數和油耗，因此歐洲、美國在研究車輛節能時提出去掉反光鏡，用攝像頭進行替代。圖2和圖3為戴姆勒的未來卡車2025使用的“攝像機—監視器”，攝像機通過一個小支架安裝在車身外側，監視器則安裝在A柱上，通過這套系統替代原有的反光鏡，能夠?qū)崿F(xiàn)節油和減少盲區的作用。之前筆者在多次車展當中看到過后視野攝像頭，都是某些概念車進行使用，但是本屆北京車展，筆者已經看到了多達8款車型使用后視野攝像頭，并且一部分是即將量產的車型，這代表著后視野攝像頭實用化的時代即將來臨。

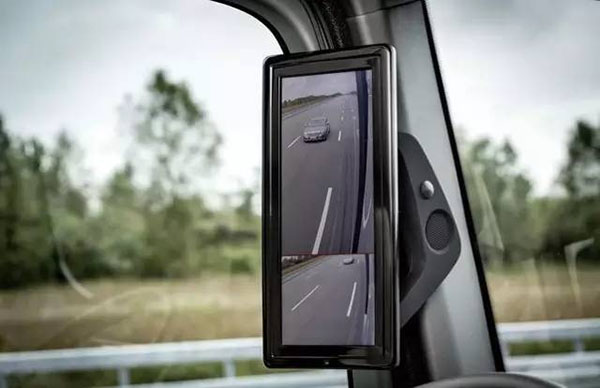

圖3 戴姆勒的未來卡車2025安裝的監視器

“攝像機—監視器”從技術本身而言已經非常成熟，并且隨著科技的發展，攝像頭和顯示器的分辨率越來越高，而體積越來越小，非常便于在車身上進行布置。顯示器可以布置在A柱或者儀表板上，也可以通過“抬頭顯示”系統投影到前風窗玻璃上。目前，影響“攝像機—監視器”系統廣泛應用的問題包括：

1、成本問題，其增加的成本是現有反光鏡的5倍以上；

2、電磁干擾的問題，即車輛自身的電子電器部件相互干擾和外部車輛的干擾。筆者測試過一些車輛的后車影像系統，在倒車過程當中按喇叭，顯示器上立刻會有某些閃爍影響正常的觀察；

3、缺少法規鼓勵。GB27999-2014《乘用車燃料消耗量評價方法及指標》是各大汽車企業最大的技術挑戰，其測試方法是車輛在固定在轉鼓臺架上進行試驗，無法體現空氣動力學優化改進的效果，如果能夠?qū)⒑笠曇皵z像頭作為優惠條款進行實施，即能夠促進企業廣泛應用該系統。

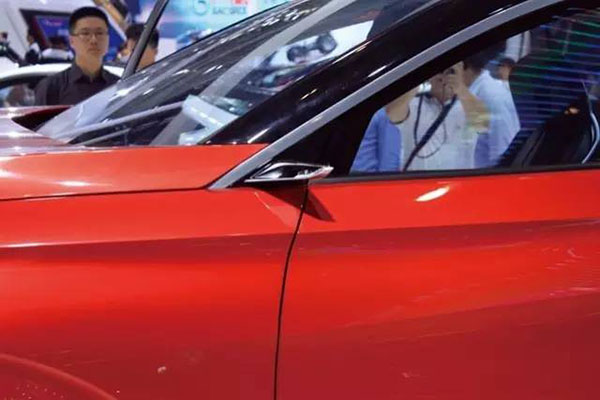

圖4 奔騰X6的后視野攝像頭

總而言之，“攝像機—監視器”取代現有反光鏡是大勢所趨，隨著汽車電子電器部件成本下降和法規的調整，相信10年之內能夠廣泛普及。
